Tinggi kemurnian Kuarsa tabung perlindungan bawah bulat untuk Vietnam peralatan pengolahan panas Produsen-Mia

Ringkasan Proyek

• Klien: Produsen peralatan perlakuan panas Vietnam

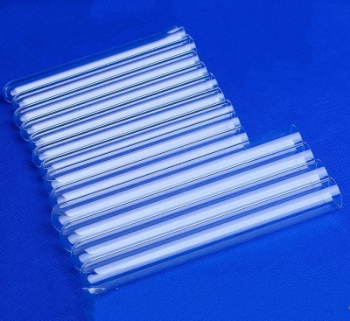

• Produk: Tabung pelindung dasar bulat kuarsa

• Pemasok: Lianyungang Shengfan Quartz Products Co., Ltd.

• Bahan: Kaca kuarsa lebur transparan kemurnian tinggi (kemurnian SiO₂ ≥ 99,99%)

• Aplikasi: Selubung pelindung termokopel untuk tungku perlakuan panas suhu tinggi, tungku difusi, dan peralatan proses semikonduktor—digunakan untuk mengisolasi kabel termokopel dari atmosfer suhu tinggi yang korosif dan mencegah serangan kimia serta kerusakan mekanis

• Proses Inti: Penarikan tabung presisi → Pemotongan ujung muka → Penyegelan dasar bulat yang dilebur api → Pemolesan api port ujung → Inspeksi dimensi

Titik Sakit Asli Klien

1. Masa Pakai Layanan Tabung Pelindung Suhu Tinggi yang Tidak Memadai

Klien sebelumnya menggunakan tabung pelindung kaca biasa yang mengalami pelunakan, deformasi, dan devitrifikasi permukaan (opasifikasi) selama operasi jangka panjang pada suhu 800–1100°C. Hal ini menyebabkan pecahnya tabung, mengekspos termokopel secara langsung ke atmosfer tungku yang korosif, menyebabkan kegagalan pengukuran suhu dan penghentian peralatan yang tidak terencana. Siklus penggantian rata-rata tabung kaca biasa hanya 2–3 bulan, sangat memengaruhi operasi lini produksi berkelanjutan.

2. Kualitas Penyegelan Dasar Bulat yang Tidak Stabil

Pemasok sebelumnya menggunakan teknik penyegelan api yang kasar, menghasilkan ketebalan dinding yang tidak merata pada bagian dasar bulat, dengan titik konsentrasi tegangan dan gelembung mikroskopis yang ada di bagian bawah. Di bawah kejutan siklus termal, area segel bawah adalah yang pertama retak, dengan tingkat kegagalan tabung pelindung melebihi 20%. Selain itu, beberapa batch menunjukkan ketidaksejajaran sumbu tabung di bagian bawah, menyebabkan ketidakcocokan dengan antarmuka penyegelan tungku selama pemasangan.

3. Hasil Permukaan yang Tidak Memadai Memengaruhi Waktu Respons Termal

Kekasaran permukaan dinding luar tabung pelindung tinggi (Ra > 1,0 μm), mempercepat propagasi retakan mikro pada suhu tinggi. Permukaan kasar juga mudah menyerap partikulat dari atmosfer proses, menyebabkan pengkerakan permukaan yang mengurangi efisiensi konduksi termal. Hal ini mengakibatkan penundaan respons termal termokopel sekitar 15–20 detik, mengkompromikan akurasi kontrol suhu loop tertutup.

Solusi & Keunggulan Tertarget Kami

1. Blank Tabung Kuarsa Kemurnian Tinggi untuk Masa Pakai Layanan yang Diperpanjang Secara Dramatis

Kami memilih blank tabung kuarsa lebur transparan kemurnian tinggi (SiO₂ ≥ 99,99%, kandungan hidroksil ≤ 5 ppm), menawarkan ketahanan suhu jangka panjang hingga 1200°C dan toleransi jangka pendek ≥ 1300°C, dengan koefisien ekspansi termal hanya 5,4 × 10⁻⁷/℃ dan ketahanan kejut termal yang luar biasa. Di bawah kondisi operasi berkelanjutan 1100°C, tabung pelindung tidak menunjukkan pelunakan, deformasi, atau devitrifikasi permukaan, dengan masa pakai yang diharapkan melebihi 12 bulan—4 hingga 6 kali lipat dari tabung kaca biasa sebelumnya.

2. Penyegelan Dasar Bulat yang Dilebur Api Presisi Menghilangkan Konsentrasi Tegangan

Kami menggunakan proses pemanasan api oksihidrogen yang dikombinasikan dengan pembentukan cetakan grafit untuk penyegelan bawah. Badan tabung dan bagian dasar bulat disambung ujung ke ujung dan dilebur sepenuhnya, mencapai keseragaman ketebalan dinding bawah dalam ±0,2 mm. Setelah penyegelan, anil presisi menghilangkan tegangan internal, tanpa gelembung atau ketidaksejajaran sumbu tabung di bagian bawah. Setiap batch menjalani pengujian tegangan bawah dan pengukuran kebulatan untuk memastikan kualitas penyegelan yang konsisten.

Hasil Kerjasama & Umpan Balik Klien

1. Masa Pakai Layanan Tabung Pelindung Diperpanjang Secara Dramatis

Di bawah kondisi operasi berkelanjutan 1100°C, batch pertama 200 tabung pelindung dasar bulat kuarsa telah digunakan selama lebih dari 8 bulan tanpa deformasi, devitrifikasi, atau retakan segel bawah. Masa pakai yang diharapkan melebihi 12 bulan—lebih dari 4 kali lipat produk pemasok sebelumnya.

2. Tingkat Hasil Penyegelan Meningkat Signifikan

Proses penyegelan dasar yang dilebur api presisi mencapai keseragaman ketebalan dinding bawah yang stabil dalam ±0,2 mm, dengan konsentrasi tegangan yang dihilangkan. Tingkat hasil penyegelan batch meningkat dari kurang dari 80% menjadi 98,5%, tanpa pengerjaan ulang yang diperlukan di lokasi perakitan klien.

3. Efisiensi Pemasangan Meningkat Substantial

Kontrol OD dan panjang presisi tinggi memungkinkan pemasangan langsung setiap tabung ke antarmuka penyegelan tungku tanpa penyortiran atau pemilihan. Waktu pemasangan perangkat tunggal berkurang dari sekitar 40 menit menjadi 15 menit.

4. Kecepatan Respons Termal Dioptimalkan

Permukaan halus yang dipoles api secara signifikan meningkatkan efisiensi konduksi termal, mengurangi penundaan respons termal termokopel dari 15–20 detik asli menjadi dalam 5 detik—memberikan umpan balik waktu nyata yang lebih akurat untuk kontrol suhu loop tertutup.
