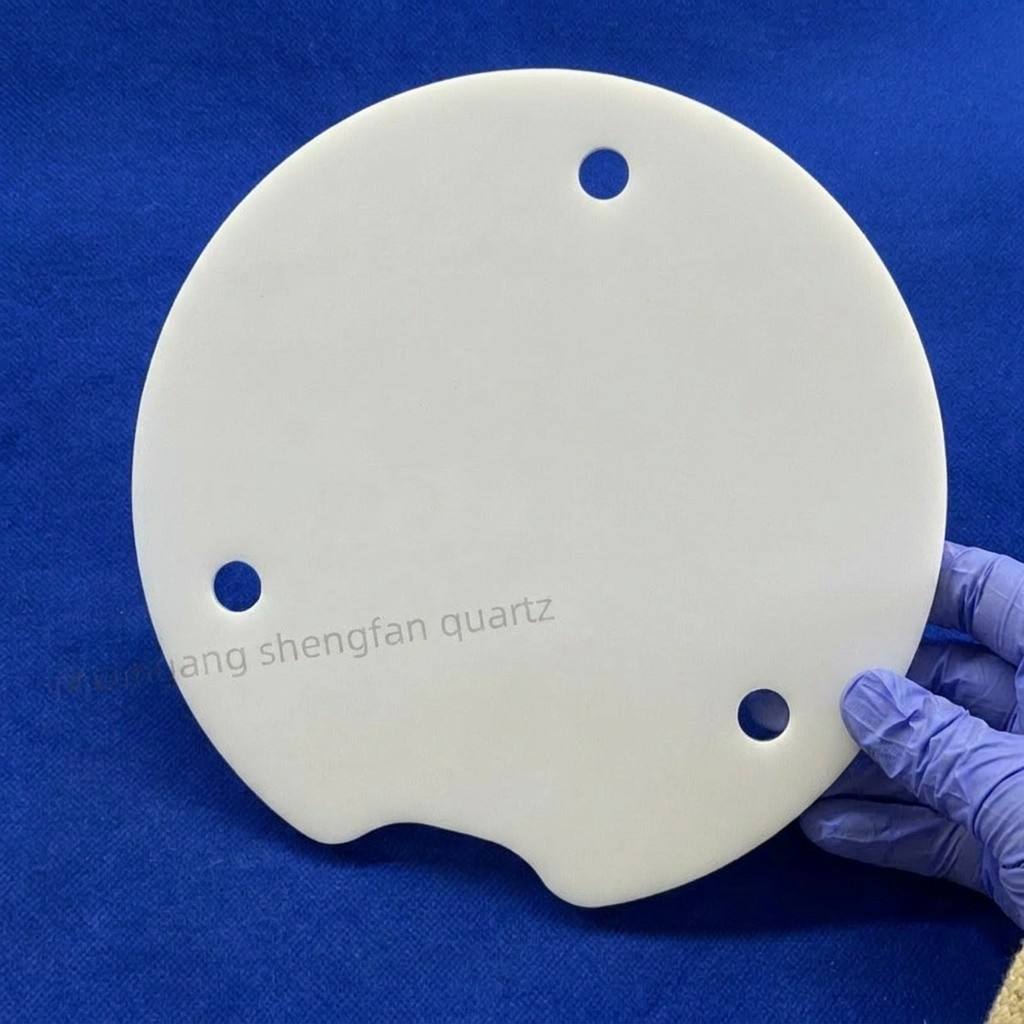

Lembaran Kuarsa Buram Berlubang: Material Pelindung Radiasi Termal Reflektifitas Tinggi untuk Semikonduktor-Mia

Gambaran Proyek

• Klien: Produsen komponen peralatan fotovoltaik Korea

• Produk: Lembaran kuarsa buram berlubang (untuk perisai radiasi termal di tungku PECVD)

• Pemasok: Lianyungang Shengfan Quartz Products Co., Ltd.

• Bahan: Kuarsa buram (susu/opalescent) kemurnian tinggi

• Properti Utama: Reflektansi inframerah ≥ 85%, konduktivitas termal ≤ 1,4 W/m·°C

• Aplikasi: Lapisan insulasi termal untuk suseptor grafit di tungku tabung PECVD fotovoltaik, lapisan perisai radiasi termal untuk tungku difusi, lapisan pelindung untuk ruang perlakuan panas suhu tinggi

• Proses Inti: Pemotongan gergaji kawat berlian, ukiran presisi CNC, penggerindaan dua sisi, penyelesaian tepi bebas gerinda, perforasi presisi

Titik Masalah Asli Klien

1. Perisai Termal Tidak Memadai dengan Kuarsa Transparan

Klien sebelumnya menggunakan pelat kuarsa transparan bening sebagai perisai radiasi di tungku tabung PECVD mereka. Kuarsa transparan memungkinkan transmisi inframerah yang substansial, menghasilkan panas berlebih yang mencapai dinding luar tungku. Hal ini menyebabkan penuaan dini pada O-ring, sensor, dan saluran pendingin air di sekitarnya, yang memerlukan penghentian perawatan setiap 4–6 minggu—meningkatkan biaya waktu henti secara signifikan.

2. Struktur Sambungan Menyebabkan Kebocoran Panas dan Kegagalan Mekanis

Pemasok sebelumnya hanya dapat memproduksi pelat kuarsa buram berukuran kecil (maksimum 300×200 mm), yang memerlukan beberapa bagian untuk disambung bersama untuk area perisai tungku yang besar. Pada suhu operasi sekitar 400°C, kebocoran radiasi termal melalui celah sambungan mencapai tingkat yang tidak dapat diterima. Selain itu, ekspansi termal yang tidak konsisten antara bagian yang disambung menyebabkan pengencangan perlengkapan dan pergeseran pelat, yang mengurangi efektivitas perisai dan terkadang mengakibatkan patahnya pelat.

3. Akurasi Perforasi yang Tidak Memadai Menyebabkan Kesulitan Pemasangan

Setiap pelat perisai memerlukan beberapa lubang penentu posisi dan saluran aliran udara. Metode pengeboran konvensional pemasok sebelumnya menghasilkan penyimpangan posisi lubang melebihi ±0,1 mm, dengan dinding lubang yang kasar rentan terhadap keretakan. Hal ini memaksa klien untuk mengerjakan ulang setiap pengiriman secara manual—proses yang memakan waktu sekitar 30 menit per pelat—secara signifikan menunda jadwal perakitan tungku.

Solusi & Keunggulan Tertarget Kami

1. Bahan Kuarsa Buram Premium dengan Pantulan Termal Unggul

Kami memilih bahan baku kuarsa buram kemurnian tinggi yang menampilkan gelembung mikro yang terdistribusi merata (diameter 10–100 μm, kandungan ≥ 20%), mencapai reflektansi inframerah ≥ 85% di seluruh rentang panjang gelombang 2,5–16 μm. Konduktivitas termal hanya 1,4 W/m·°C secara substansial mengungguli kuarsa transparan (1,6–1,8 W/m·°C), secara efektif memblokir perpindahan panas radiasi ke dinding luar tungku. Koefisien ekspansi termal material yang rendah (5,4×10−7/℃) memastikan ketahanan kejut termal yang sangat baik, mencegah patah atau delaminasi selama siklus termal berulang.

2. Pembentukan Satu Bagian Format Besar Menghilangkan Celah Sambungan

Memanfaatkan pusat pemesinan CNC format besar kami, kami dapat memproduksi pelat kuarsa buram satu bagian hingga 800×600 mm, sepenuhnya menghilangkan celah sambungan dan masalah kebocoran termal yang terkait. Untuk berbagai model tungku klien, kami menawarkan solusi satu bagian seri penuh mulai dari 200×200 mm hingga 650×450 mm, memastikan integrasi yang mulus dengan desain peralatan yang ada.

3. Perforasi Presisi Memastikan Pemasangan Akurat

Menggunakan pusat pengeboran CNC yang dilengkapi dengan mata bor berlapis berlian, kami secara konsisten mencapai:

• Toleransi diameter lubang: ±0,02 mm

• Akurasi posisi lubang: ±0,03 mm

• Kekasaran dinding lubang setelah pemolesan: Ra ≤ 0,4 μm

• Tepi lubang bebas gerinda dan bebas keretakan

Presisi ini menghilangkan kebutuhan untuk pengerjaan ulang manual, memungkinkan pemasangan segera setelah diterima.

Hasil Kerjasama & Umpan Balik Klien

1. Peningkatan Perisai Termal yang Signifikan

Setelah tiga bulan operasi berkelanjutan di tungku tabung PECVD, lembaran kuarsa buram berlubang mencapai penurunan suhu sekitar 45°C di permukaan dinding luar tungku dibandingkan dengan solusi kuarsa transparan sebelumnya. Masa pakai komponen periferal (O-ring, sensor, saluran pendingin) diperpanjang dari 4–6 minggu menjadi lebih dari 6 bulan, mengurangi frekuensi perawatan sebesar 75%.

2. Efisiensi Perakitan Meningkat Drastis

Desain pembentukan satu bagian menghilangkan prosedur penyambungan, sementara posisi lubang presisi tinggi memungkinkan pemasangan plug-and-play. Waktu perakitan tungku per unit berkurang dari sekitar 2 jam menjadi 45 menit—pengurangan 62%—memungkinkan klien untuk mempercepat jadwal peningkatan produksi.

3. Masa Pakai Produk Melampaui Harapan

Dalam kondisi operasi berkelanjutan 400°C, batch pertama 800 buah telah bertahan lebih dari 12 bulan tanpa patah, deformasi, atau delaminasi permukaan—mencapai masa pakai empat kali lebih lama daripada produk pemasok sebelumnya.
